ही हॅलोजन-मुक्त, क्रॉस-लिंक्ड पॉलीओलेफिन डबल-लेयर फोटोव्होल्टेइक (पीव्ही) केबल विशेषतः सौर ऊर्जा निर्मिती प्रणालीसाठी डिझाइन केलेली आहे.

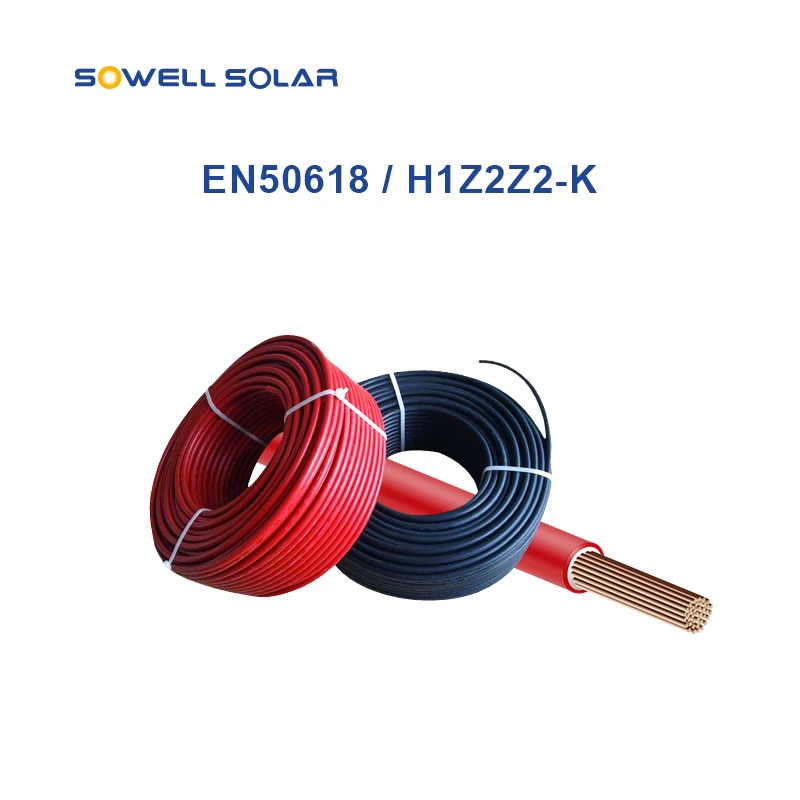

फोटोव्होल्टेइक H1Z2Z2-K केबल - EN 50618 PV जंक्शन बॉक्स आणि PV कनेक्टरसह 1500 V DC पर्यंत रेट केलेल्या बहुतेक फोटोव्होल्टेइक घटकांसह पूर्णपणे सुसंगत आहे, ज्यामुळे ते निवासी, व्यावसायिक आणि उपयुक्तता-स्केल सौर प्रतिष्ठापनांसाठी एक आदर्श उपाय बनते.
दीर्घकालीन बाह्य वापरासाठी अभियांत्रिकी केलेली, केबल उत्कृष्ट विद्युत कार्यप्रदर्शन, यांत्रिक शक्ती आणि पर्यावरणीय प्रतिकार देते, PV प्रणालीच्या संपूर्ण सेवा कालावधीत सुरक्षित आणि विश्वासार्ह वीज प्रेषण सुनिश्चित करते.
PNTECH सोलर PV केबल
EN 50618 H1Z2Z2-K
1 × ** मिमी²
DC 1500 V
लोड अंतर्गत डिस्कनेक्ट करू नका
4 मिमी² सौर पीव्ही केबल

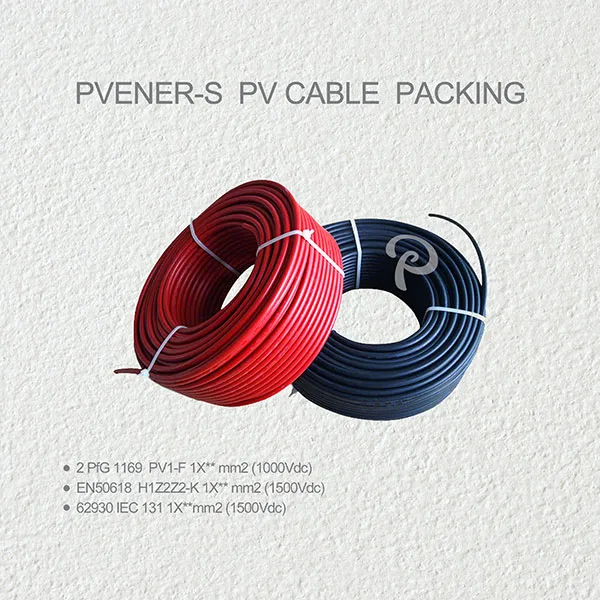

100 मीटर प्रति रोल, 112 रोल प्रति पॅलेट

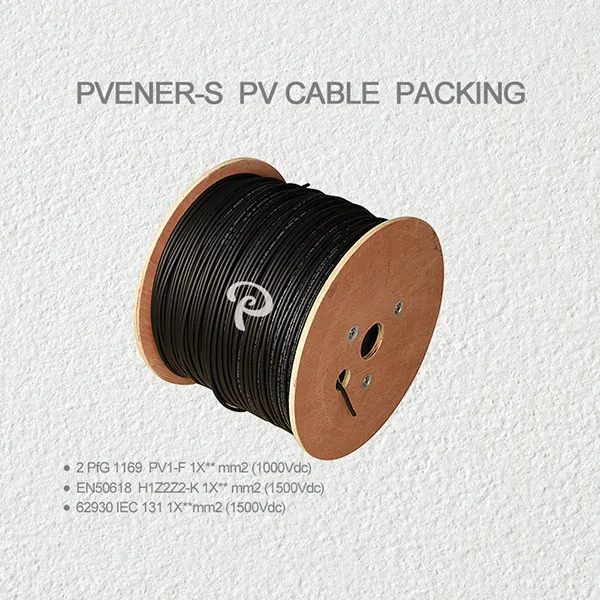

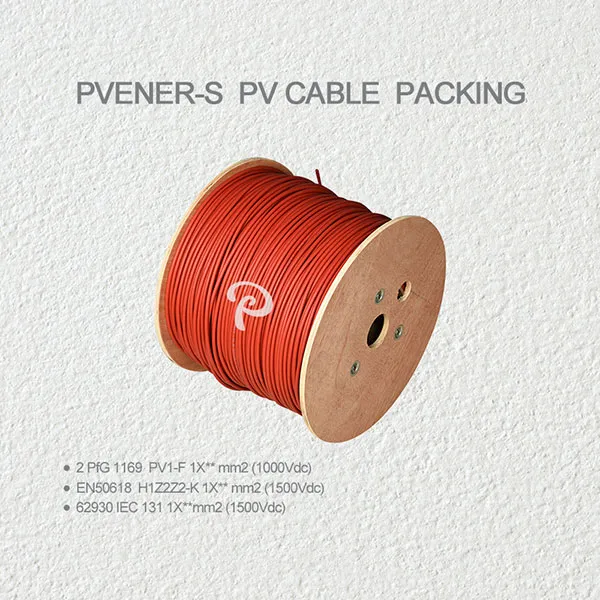

500 मीटर प्रति रोल, 18 रोल प्रति पॅलेट
कंटेनर लोड होत आहे
एक 20-फूट कंटेनर 20 पॅलेट लोड करू शकतो
सानुकूलन
विनंतीनुसार इतर केबल आकार, रोलची लांबी आणि पॅकेजिंग पर्याय उपलब्ध आहेत
1.कंडक्टर
टिन केलेला तांबे कंडक्टर, IEC 60228, वर्ग 5 नुसार उत्पादित, उत्कृष्ट लवचिकता, चालकता आणि गंज प्रतिकार प्रदान करते.
2.इन्सुलेशन
125°C कमी-स्मोक, हॅलोजन-मुक्त ज्वाला-प्रतिरोधक पॉलीओलेफिन, उच्च थर्मल स्थिरता, विद्युत सुरक्षितता आणि पर्यावरण संरक्षण सुनिश्चित करते.
3. बाह्य आवरण
125°C कमी-स्मोक, हॅलोजन-मुक्त ज्वाला-प्रतिरोधक पॉलीओलेफिन, उष्णता, घर्षण आणि बाह्य पर्यावरणीय परिस्थितींना मजबूत प्रतिकार देते.
4.विशेष प्रक्रिया
इलेक्ट्रॉन बीम क्रॉस-लिंकिंग (ई-बीम क्रॉस-लिंकिंग) तंत्रज्ञान, यांत्रिक शक्ती वाढवते, थर्मल वृद्धत्व प्रतिरोध आणि दीर्घकालीन विश्वासार्हता.
| आयटम क्र. | उत्पादन नाव |
मॉडेल | रेट केले व्होल्टेज |
कंडक्टर क्रॉस विभाग मिमी 2 |
स्ट्रँड डिझाइन संख्या x Ø मिमी |
कंडक्टर प्रतिकार Ω / किमी 20° से |
बाह्य-Ømm | म्यान रंग |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X1.5 | ३०/०.२५ | 13.70 | 4.7±0.1 मिमी | काळा |
| PV-H1-15R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X1.5 | ३०/०.२५ | 13.70 | 4.7±0.1 मिमी | लाल |
| PV-H1-25B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X2.5 | ४९/०.२५ | 8.21 | 5.3±0.1 मिमी | काळा |
| PV-H1-25R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X2.5 | ४९/०.२५ | 8.21 | 5.3±0.1 मिमी | लाल |
| PV-H1-40B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X4,0 | ५६/०.२८५ | 5.09 | 5.6±0.1 मिमी | काळा |
| PV-H1-40R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X4.0 | ५६/०.२८५ | 5.09 | 5.6±0.1 मिमी | लाल |
| PV-H1-60B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X6,0 | ८४/०.२८५ | 3.39 | 6.1±0.1 मिमी | काळा |
| PV-H1-60R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X6.0 | ८४/०.२८५ | 3.39 | 6.1±0.1 मिमी | लाल |
| PV-H1-100B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X10 | ७७/०.४ | 1.95 | 7.3±0.1 मिमी | काळा |
| PV-H1-100R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X10 | ७७/०.४ | 1.95 | 7.3±0.1 मिमी | लाल |
| PV-H1-160B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X16 | १२६/०.४ | 1.24 | 9.3±0.1 मिमी | काळा |
| PV-H1-160R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X16 | १२६/०.४ | 1.24 | 9.3±0.1 मिमी | लाल |
| PV-H1-250B | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2±0.1 मिमी | काळा |
| PV-H1-250R | पीव्ही केबल | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2±0.1 मिमी | लाल |
| PV-H1-350B | पीव्ही केबल | H1Z2Z3-K | 1500VDC | 1X35 | २७३/०.४ | 0.565 | 12.6±0.1 मिमी | काळा |
| PV-H1-350R | पीव्ही केबल | H1Z2Z4-K | 1500VDC | 1X35 | २७३/०.५ | 0.565 | 12.6±0.1 मिमी | लाल |
| केबल डिझाइन | |
|---|---|
| कंडक्टर | IEC 60228, वर्ग 5 नुसार टिन केलेल्या तांब्याच्या तारा |
| इन्सुलेशन | 125 ℃ लो-स्मोक हॅलोजन-मुक्त फ्लेम रिटार्डंट पॉलीओलेफिन |
| बाह्य जाकीट | 125℃ लो-स्मोक हॅलोजन-मुक्त फ्लेम रिटार्डंट पॉलीओलेफिन |
| विशेष तंत्रज्ञान | इलेक्ट्रॉन बीम क्रॉस-लिंक केलेले |
| विद्युत वैशिष्ट्ये | |
| रेट केलेले व्होल्टेज U0/U | AC 1000V, DC 1500V |
| तापमान श्रेणी | -40℃ पर्यंत +90℃ पर्यंत |
| कमाल कंडक्टरवर तापमान | 120℃ |
| मि. वाकलेली त्रिज्या | 5 x केबल व्यास |
| उद्योग मानके | EN ५०६१८:२०१४ |
| तन्य शक्ती आणि वाढवणे | EN 60811-1-1 नुसार |
| थंड वाकणे | EN 60811-1-4 नुसार |
| थर्मल सहनशक्ती गुणधर्म | EN60216-2 नुसार |
| हॅलोजन मुक्त | ५०५२५-१ नुसार परिशिष्ट B |
| ओझोन प्रतिकार | EN 50396 नुसार |
| अतिनील प्रतिकार | HD 605/A1 नुसार |
| ज्योत वैशिष्ट्ये | IEC 60332-1-2 नुसार |
| पूर्वसूचना न देता परिमाण आणि तपशील बदलले जाऊ शकतात. | |
आमच्याकडे PV केबल्स आणि PV कनेक्टरच्या उत्पादनाचा 10 वर्षांचा अनुभव आहे. आम्ही दररोज 200,000 मीटर PV केबल्स आणि PV कनेक्टरचे 50,000 संच तयार करू शकतो. आमचे प्रमाणित पॅलेट जागतिक विक्रीसाठी अधिक योग्य आहे. आमच्या कारखान्यात केवळ 6 हाय-स्पीड केबल उत्पादन लाइन नाहीत, तर इलेक्ट्रॉनिक इरेडिएशन क्रॉस-लिंकिंग उपकरणे देखील आहेत, जी केबलची गुणवत्ता नियंत्रित करण्यासाठी मुख्य उपकरणे आहेत. आमचे प्रगत तंत्रज्ञान उच्च-गुणवत्तेच्या केबल्सच्या उत्पादनाची हमी देते.
